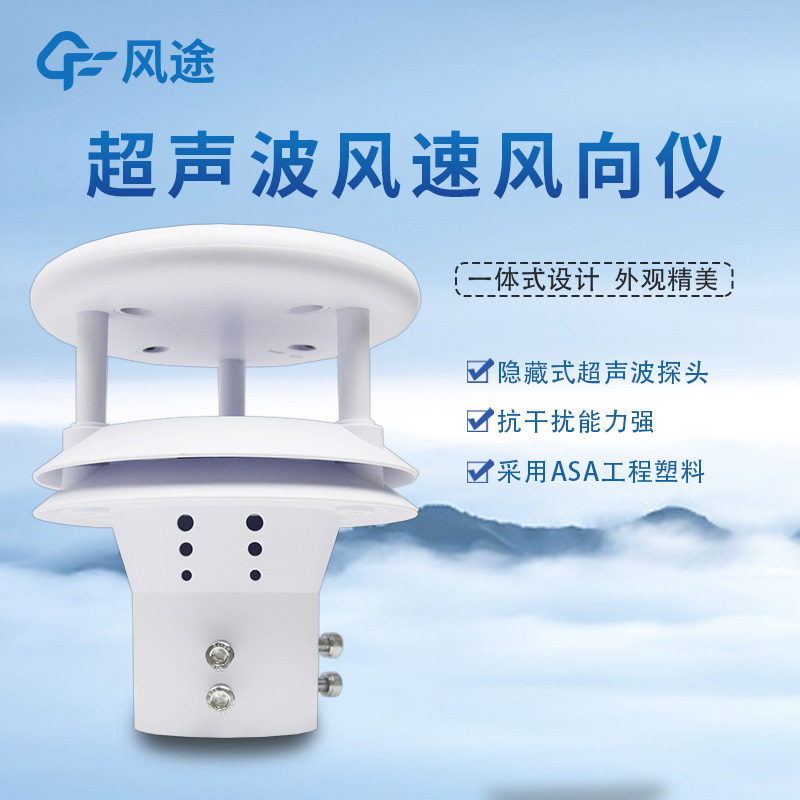

超聲波旋渦式風速傳感器是什么？

這是一種先進的超聲旋渦風速傳感器，其內部沒有任何機械轉動部件。它的運作原理是依據卡曼旋渦街的發現。在實際應用中，這種風速傳感器通常采用矩形斷面的長筒作為風速變換部分。與筒的截面平行，一個圓柱體發生桿被插入筒中，筒的斷面與風流方向垂直安裝。在發生桿的下游兩側，配置有一對超聲波發射換能器和超聲波接收換能器。這種傳感器結構簡單，測量準確，是風速測量的理想選擇。

原理

在不存在風流流過方筒的情況下，超聲波發射換能器發出的超聲波能夠順利地被接收換能器接收。然而，當風流流過方筒時，超聲波束受到發生桿產生的卡曼旋渦的阻擋，導致超聲波束被反射和折射，從而使接收換能器接收到的超聲波信號衰減。這種衰減的程度取決于卡曼旋渦的數量，也就是風速的大小。

經過傳感器內部的調解器解調和一系列信號處理，傳感器將輸出一個與風速成正比的電信號。由于超聲旋渦風速傳感器沒有機械轉動部件，其日常維護需求相對較小。這種傳感器適用于0.4-15m/s的風速測量范圍，能夠提供準確的風速數據，為各種戶外活動提供必要的天氣信息。

它適合于礦井風速測量。礦井環境特殊，對風速的測量要求較高。傳統的機械式風速傳感器由于其機械結構，容易受到礦井中粉塵、潮濕和振動等因素的影響，從而導致測量精度下降甚至故障。而超聲旋渦風速傳感器由于其全電子無機械轉動件的設計，避免了這些問題。
